Cómo instalar un ventilador de techo

Te contamos cómo colocar tu ventilador de techo en tan solo seis pasos.
Tipo de proyecto
Electricidad
Espacio de tu hogar
Habitaciones
Comparte este proyecto:
La instalación de un ventilador se puede convertir en algo complicado si no lo has hecho nunca. Se trata de una lámpara con algunas particularidades y tienes que tener en cuenta varios factores a la hora de instalarlo. Te contamos cómo colocar un ventilador de techo como un auténtico profesional.

Herramientas y materiales

- Ventilador de techo HABITEX 9016R1

- Tacos

- Tornillos

- Destornillador pequeño pala

- Corta cables

- Destornillador eléctrico RATIO

- Bombilla 27 LUMETRI

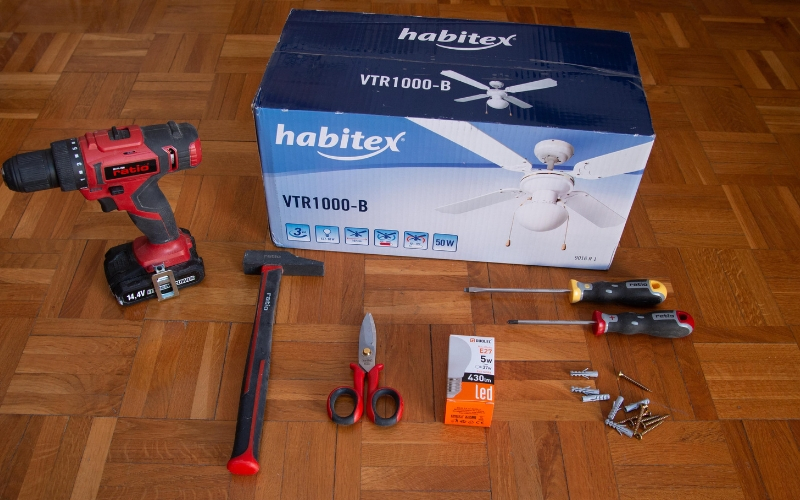

Herramientas para instalar el ventilador de techo

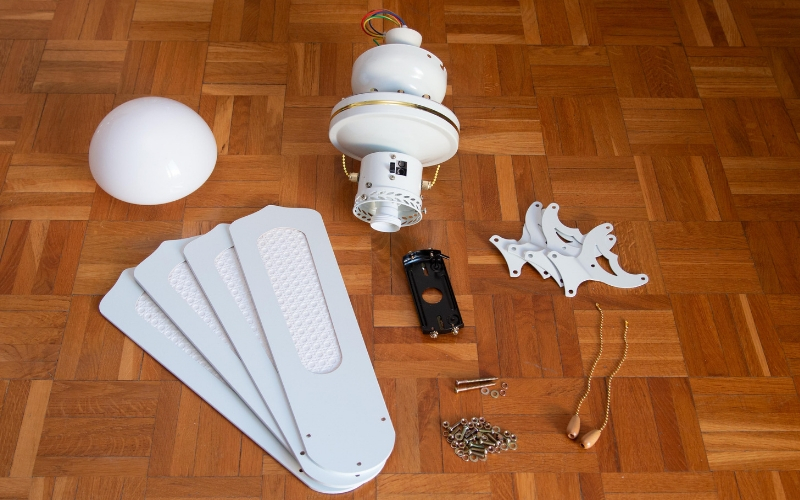

Ventilador de techo Habitex e interior de su caja



1. ¿Cómo instalar el ventilador de techo? Primero coloca la pletina base

Lo primero que vamos a instalar es la base sobre la que después colocaremos el ventilador de techo. Esta pieza es plana, con un agujero en el centro y se llama pletina. Debemos introducir los cables por el interior de ese agujero, de manera que queden libres, y atornillar al techo los extremos de la pletina.

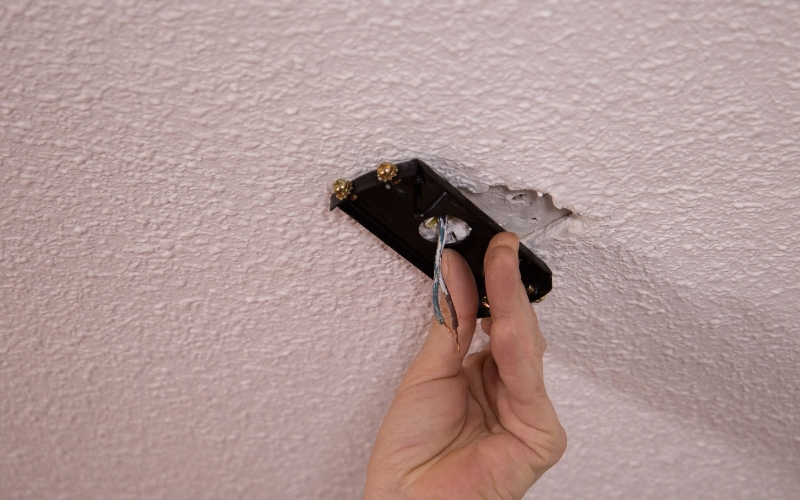

Instala la pletina base del ventilador

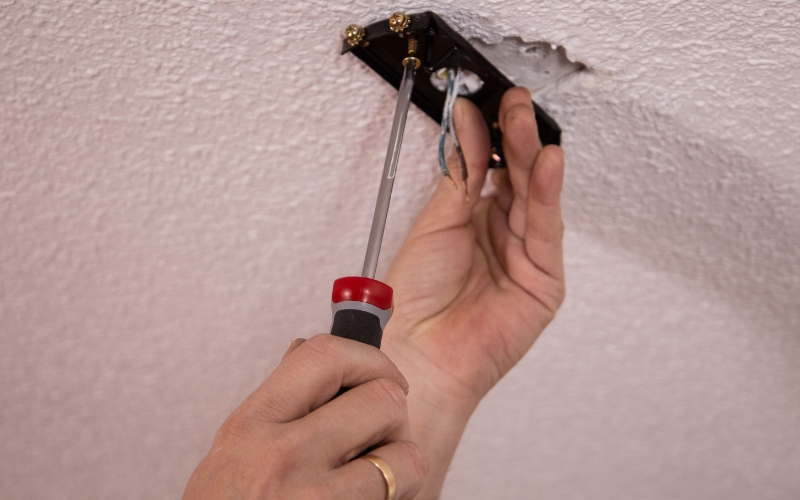

Atornilla la pletina del ventilador al techo



2. Crea un empalme para conectar el sistema eléctrico

Una vez tengamos atornillada la pletina al techo pasamos a preparar la conexión eléctrica del ventilador. En primer lugar, con unas tijeras, cortaremos una parte del recubrimiento del cable. Así dejaremos visibles las conexiones del mismo. A continuación utilizaremos el pelacables para pelar unos dos centímetros tanto el cable azul como el marrón. El cable azul (fase) es el que conectarás a la corriente eléctrica y debes insertarlo en el agujero marcado con la letra "L"; el marrón (neutro) lo colocarás en el agujero marcado con la letra "N". Este paso lo realizaremos en ambos extremos de los cables. Cuando estén los cables pelados, enróllalos bien para que no salten los plomos al enchufarlo. Introduce cada uno de ellos por los huecos de la clavija y atornilla para que queden bien sujetos.

Ahora haz lo mismo con el cable que quedó introducido por el agujero de la pletina que atornillamos en el techo. Pela los cables, conéctalos al otro lado de la clavija y atornilla. Ahora pasamos a conectar el sistema eléctrico del ventilador con los cables que hemos conectado en el techo. Tendríamos que hacer lo mismo que en los pasos anteriores; conectar los cables a la clavija del sistema eléctrico y reforzarlos con el destornillador.

Para el procedimiento de este paso sería ideal que contaras con un buen kit básico para arreglos eléctricos, ya que si te surge cualquier contratiempo siempre podrás restaurarlo rapidamente.

Prepara el cableado para la conexión del sistema eléctrico

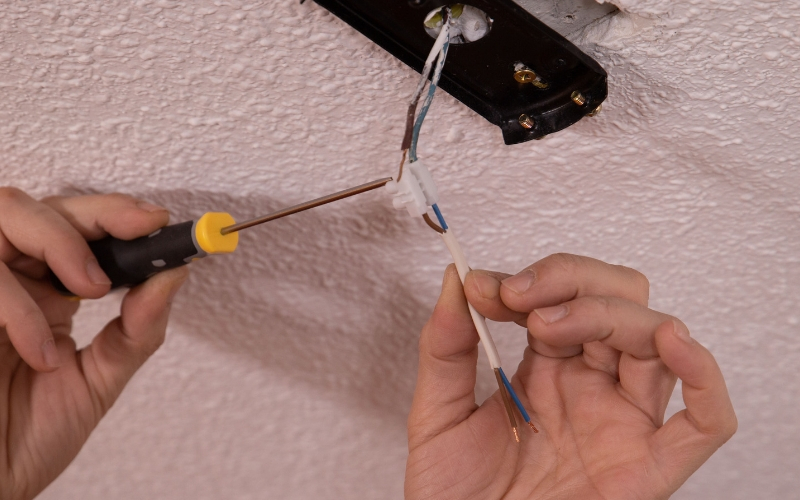

Conecta el cable con el cableado de la pletina

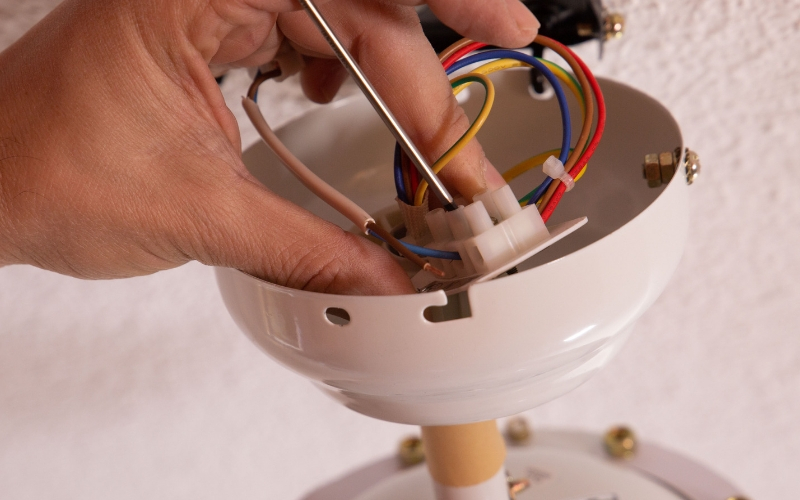

Conecta los cables al sistema eléctrico del ventilador de techo



3. Cuelga el motor del ventilador de techo

Con ayuda de los tornillos de la pletina, coloca el motor del ventilador en el techo. Asegúrate de que esté bien atornillado ya que se convertirá en el eje principal tanto de la luz como de las aspas.

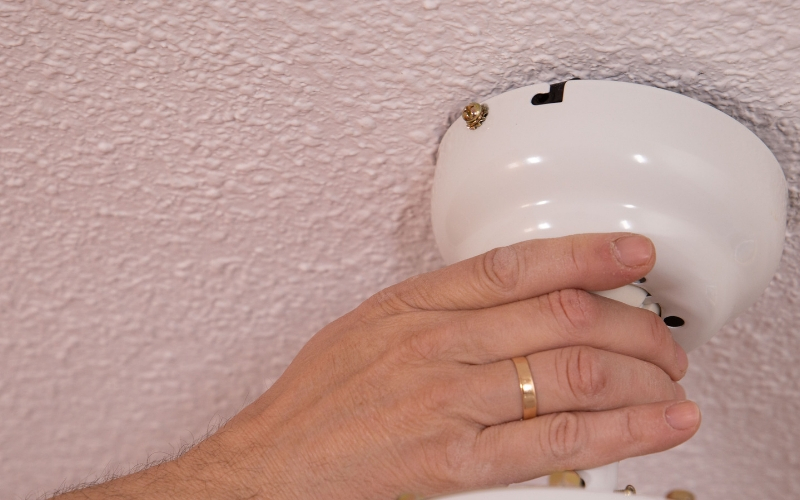

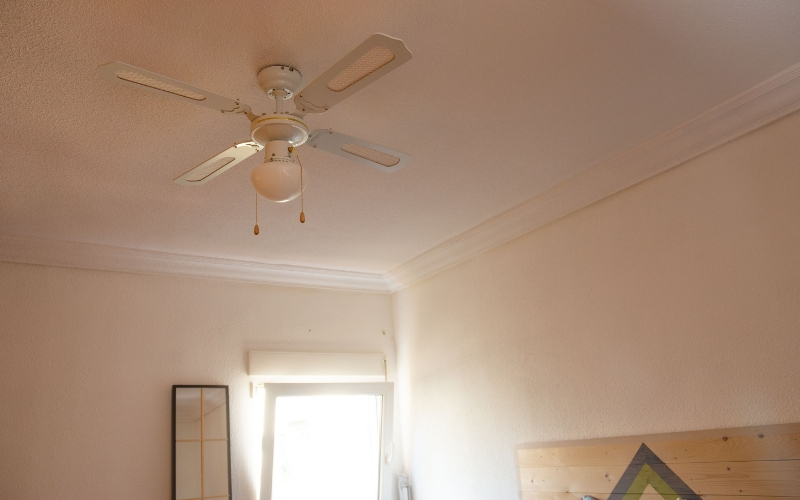

Como colocar un ventilador de techo



4. Monta las aspas

Montar las aspas del ventilador es una tarea sencilla pero muy importante. Las aspas son uno de los elementos principales del ventilador y deben estar bien estructuradas y atornilladas al motor.

Cuando nos planteamos cçomo colocar un ventilador de techo pensamos que las aspas se atornillan en la estructura del ventilador antes de ponerlo en el techo. El procedimiento correcto es el que estamos siguiendo en el tutorial. Las aspas se deben colocar una vez esté instalado el motor del ventilador en el techo. Tan sólo necesitarás el aspa, la pieza que irá atornillada al motor y unos pocos tornillos. Móntalas y atorníllalas una a una.

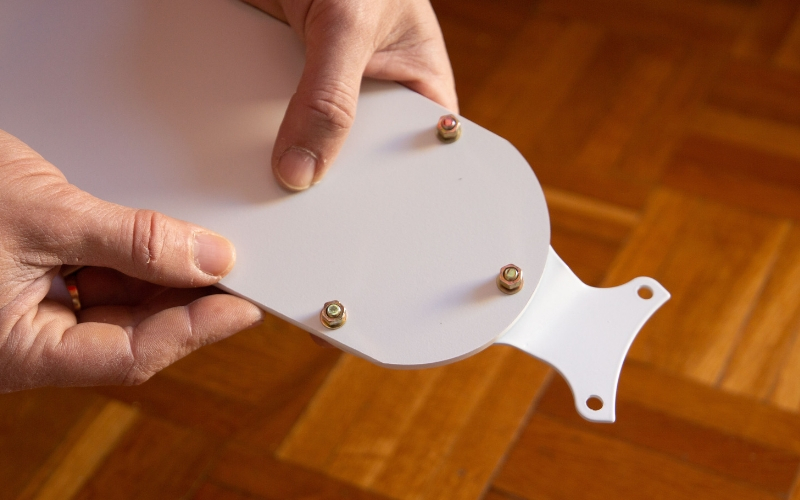

Monta las aspas del ventilador

Instala las aspas en el motor del ventilador



5. Coloca la bombilla y la pantalla

Primero enrosca la bombilla en el casquillo del ventilador. Cuando estés seguro de que está bien colocada instala la pantalla. Esta debe ir atornillada al cuerpo del ventilador mediante los tornillos que encontrarás en el mismo.

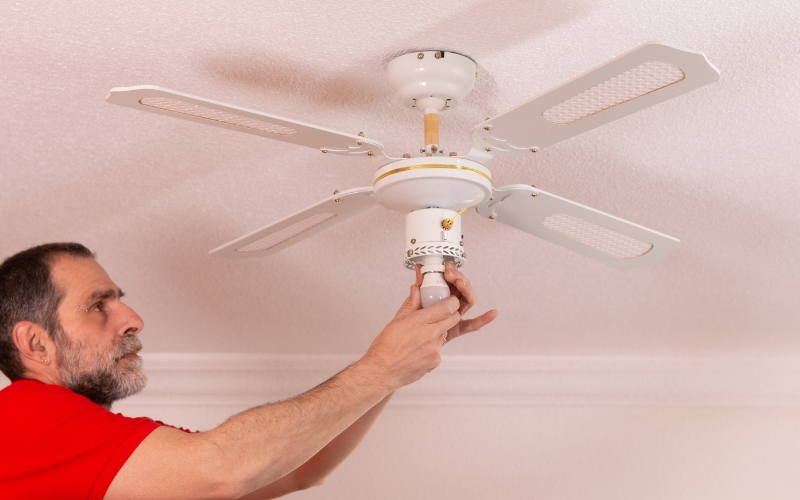

Coloca la bombilla de la lámpara ventilador

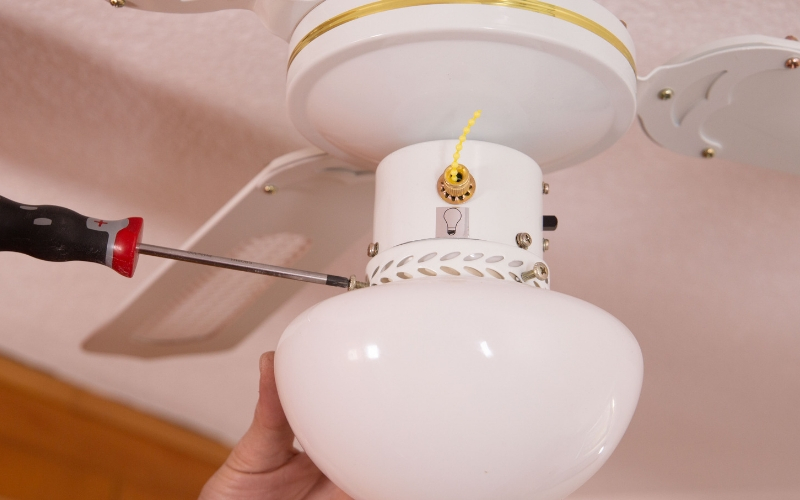

Coloca la pantalla que cubre la bombilla



6. Coloca las tiradores de encendido y apagado

Por último, coloca los tiradores que nos ayudarán a apagar y encender nuestro ventilador de techo. Ahora solo tienes que comprobar que los tiradores funcionen. La bombilla debe encenderse con uno de ellos y, con el otro, las aspas deben empezar a girarse.

Comprueba los tiradores del ventilador de techo



Voliá! Ya tenemos la instalación del ventilador de techo terminada. Siguiendo estos pasos no te surgirá ningún problema para colocar el ventilador en el techo.
